Aplikasi Encoder-Decoder: ATM Beras Otomatis




Aplikasi Encoder-Decoder: ATM Beras Otomatis

1. Tujuan [Kembali]
  1. Mengetahui komponen yang digunakan dalam membuat rangkaian pengaplikasian decoder dan encoder yaitu pada ATM Beras otomatis
  2. Mengetahui bentuk rangkaian dan mensimulasikan pengaplikasian decoder dan encoder pada software proteus.
2. Alat Dan Bahan [Kembali]

1.Baterai (12 V)



            Merupakan penyuplai energi berupa listrik.

2. Resistor
            Menghambat arus listrik .

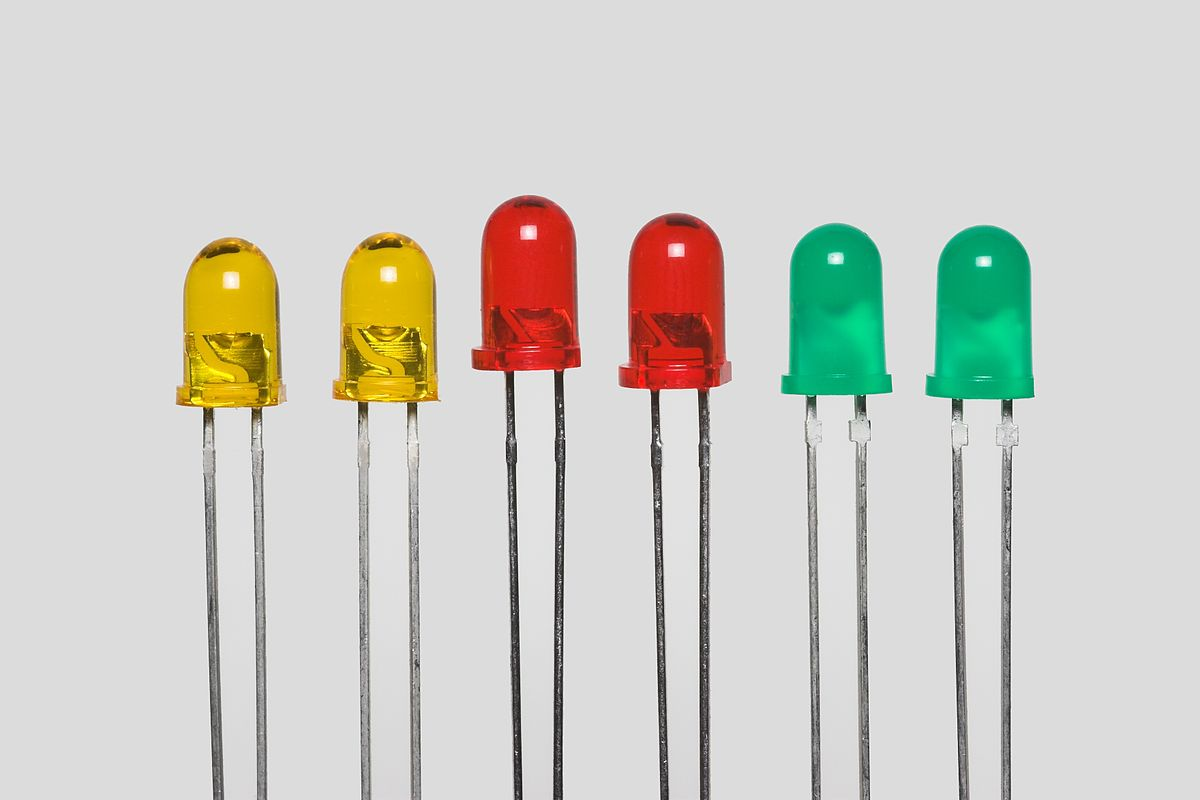

3. LED



           Infra merah : 1,6 V.
          Merah : 1,8 V – 2,1 V
           Oranye : 2,2 V.
           Kuning : 2,4 V.
           Hijau : 2,6 V.
           Biru : 3,0 V – 3,5 V.
           Putih : 3,0 – 3,6 V.
           Ultraviolet : 3,5 V.

4. Transistor NPN

           1. Bi-Polar NPN Transistor
           2. DC Current Gain (hFE) is 800 maximum
           3. Continuous Collector current (IC) is 500mA
           4. Emitter Base Voltage (VBE) is 5V
           5. Base Current(IB) is 5mA maximum
           6. Available in To-92 Package


5. Relay


    Relay Pin Configuration

    Pin Number

    Pin Name

    Description

    1

    Coil End 1
    Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 12V dan ujung lainnya ke ground

    2

    Coil End 2

    Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 12V dan ujung lainnya ke ground

    3

    Common (COM)

    Common terhubung ke salah satu Ujung Beban yang akan dikontrol

    4

    Normally Close (NC)
    		Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke      NC beban tetap terhubung sebelum pemicu

    5

    Normally Open (NO)

    Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke    NC beban tetap terhubung sebelum pemicu

    Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A

     6. Motor


    Merupakan piranti elektronika yang mengubah energi listrik menjadi energi mekanik. pada motor DC terdapat 2 Input yang jika diberikan input yang berbeda maka motor akan berputar CCW atau CW tergantung pada inputan yang dimasukan dan jika diberikan dua input dengan nilai sama maka motor dc akan berhenti. maksud nilai disini adalah HIGH atau LOW.
    jadi :
    HIGH HIGH = motor tidak berputar
    HIGH LOW = motor berputar
    LOW LOW = motor tidak berputar
    LOW HIGH = motor berputar



    7. Logicstate




    Gerbang logika atau logic gate adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logika.

    8. Sensor Infrared


    5VDC Operating voltageI/O
    pins are 5V and 3.3V compliant
    Range: Up to 20cm
    Adjustable Sensing range
    Built-in Ambient Light Sensor
    20mA supply current Mounting hole

    T9. Touch sensor (sensor sentuh)


    Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor).

    Spesifikasi:

     Konfigurasi pin:


    10. Sensor Vibration

    Spesifikasi :
        -Vsuplai : DC 3.3V-5V
        -Arus : 15mA
        -Sensor : SW-420 Normally Closed
        -Output : digital
        -Dimensi : 3,8 cm x 1,3 cm x 0,7 cm
        -Berat : 10 g

    • Sensor Tekanan

    Pressure Type:absolute;
    Sensitivity, V/p:45Mv/kpa;
    Operating Pressure Min:15Kpa;
    Operating Pressure Max:115Kpa;
    Supply Voltage Min:4.75V;
    Supply Voltage Max:5.25V;
    Sensor Case Style:sop;
    No. Of Pins:8Pins;
    Product Range:-;
    Msl:- Rohs Compliant: Yes


    • Gerbang Logika AND (IC 4081 )









    Gerbang AND (IC 4081) memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang AND akan menghasilkan Keluaran (Output) Logika 1 jika semua masukan (Input) bernilai Logika 1 dan akan menghasilkan Keluaran (Output) Logika 0 jika salah satu dari masukan (Input) bernilai Logika 0.

    Konfigurasi pin :
    • Pin 7 adalah suplai negatif
    • Pin 14 adalah suplai positif
    • Pin 1 & 2, 5 & 6, 8 & 9, 12 & 13 adalah input gerbang
    • Pin 3, 4, 10, 11 adalah keluaran gerbang
    Spesifikasi  :
        - Catu daya : 3 V - 15 V
        - Fungsi : Quad 2-Input AND Gate
        - Propagation delay : 55 ns
        - Level tegangan I/O : CMOS
        - Kemasan : DIP 14-pin

    •  Seven Segment







    Layar tujuh segmen adalah salah satu perangkat layar untuk menampilkan sistem angka desimal yang merupakan alternatif dari layar dot-matrix. Layar tujuh segmen ini sering kali digunakan pada jam digital, meteran elektronik, dan perangkat elektronik lainnya yang menampilkan informasi numerik.

    • Decoder (IC 74LS248)











    IC 74LS248, merupakan IC TTL Decoder BCD to 7 Segment. IC ini berfungsi untuk mengubah kode bilangan biner BCD (Binary Coded Decimal) menjadi data tampilan untuk penampil/display 7 segment yang bekerja pada tegangan TTL (+5 volt DC).

    • Encoder (IC 74LS247)

    Komponen IC HD74LS247 ini adalah IC decoder seven segment (BCD to seven segment decoder) yang berfungsi untuk menyederhanakan rangkaian seven segment sehingga dapat menggunakan lebih sedikit pin I/O di mikrokontroller atau Raspberry Pi.

    • DIP 16 pin
    • Voltage  : 5V
    • Input voltage : 7V
    • Output : 200mA
    • Disipasi daya : 400mW
    • Output voltage : 15V


    3. Dasar Teori [Kembali]
    • Transistor NPN

    Transistor adalah komponen elektronika semikonduktor yang memiliki 3 kaki elektroda, yaitu Basis (Dasar), Kolektor (Pengumpul) dan Emitor (Pemancar). Komponen ini berfungsi sebagai penguat, pemutus dan penyambung (switching), stabilitasi tegangan, modulasi sinyal dan masih banyak lagi fungsi lainnya. Selain itu, transistor juga dapat digunakan sebagai kran listrik sehingga dapat mengalirkan listrik dengan sangat akurat dan sumber listriknya.
    Transistor sebenarnya berasal dari kata “transfer” yang berarti pemindahan dan “resistor” yang berarti penghambat. Dari kedua kata tersebut dapat kita simpulkan, pengertian Transistor adalah pemindahan atau peralihan bahan setengah penghantar menjadi suhu tertentu. Transistor pertama kali ditemukan pada tahun 1948 oleh William Shockley, John Barden dan W.H, Brattain. Tetapi, komponen ini mulai digunakan pada tahun 1958. Jenis Transistor terbagi menjadi 2, yaitu transistor tipe P-N-P dan transistor N-P-N.
    BC547


    • Baterai

    Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik.


    • Resistor

    Resistor atau disebut juga dengan Hambatan adalah komponen elektronika pasif yang berfungsi untuk menghambat dan mengatur arus listrik dalam suatu rangkaian elektronika. Satuan nilai Resistor atau Hambatan adalah Ohm. Nilai Resistor biasanya diwakili dengan kode angka ataupun gelang warna yang terdapat di badan resistor. Hambatan resistor sering disebut juga dengan resistansi atau resistance.
    Rumus dari Rangkaian Seri Resistor adalah :

    Rtotal = R1 + R2 + R3 + ….. + Rn

    Rumus dari Rangkaian Seri Resistor adalah :

    1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn


    •  Relay


    Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.


    Pada dasarnya, Relay terdiri dari 4 komponen dasar  yaitu :

    1. Electromagnet (Coil)
    2. Armature
    3. Switch Contact Point (Saklar)
    4. Spring

    Berikut ini merupakan gambar dari bagian-bagian Relay :

    Struktur dasar Relay

    sumber : https://teknikelektronika.com/pengertian-relay-fungsi-relay/

    Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :

    • Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)
    • Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)

    Berdasarkan gambar diatas, sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Apabila Kumparan Coil diberikan arus listrik, maka akan timbul gaya Elektromagnet yang kemudian menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO). Posisi dimana Armature tersebut berada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Pada saat tidak dialiri arus listrik, Armature akan kembali lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.

    • Motor DC

    Motor arus searah dengan belitan medan seri adalah jenis motor traksi tertua. Ini memberikan karakteristik torsi kecepatan yang berguna untuk propulsi, memberikan torsi tinggi pada kecepatan rendah untuk akselerasi kendaraan, dan torsi menurun seiring dengan peningkatan kecepatan. Dengan mengatur belitan medan dengan beberapa tap, karakteristik kecepatan dapat bervariasi, sehingga memungkinkan kontrol akselerasi operator yang relatif mulus. Ukuran kontrol lebih lanjut diberikan dengan menggunakan pasangan motor pada kendaraan dalam kontrol pararel seri ; untuk operasi lambat atau beban berat, dua motor dapat dijalankan secara seri dari suplai arus searah. Dimana kecepatan yang lebih tinggi diinginkan, motor ini dapat dioperasikan secara paralel, membuat tegangan yang lebih tinggi tersedia di masing-masing motor sehingga memungkinkan kecepatan yang lebih tinggi. Bagian dari sistem rel mungkin menggunakan voltase yang berbeda, dengan voltase yang lebih tinggi dalam jangka panjang antar stasiun dan voltase yang lebih rendah di dekat stasiun yang hanya memerlukan pengoperasian lebih lambat.

    • Sensor Infrared
    Infra red (IR) detektor atau sensor infra merah adalah komponen elektronika yang dapat mengidentifikasi cahaya infra merah (infra red, IR). Sensor infra merah atau detektor infra merah saat ini ada yang dibuat khusus dalam satu modul dan dinamakan sebagai IR Detector Photomodules. IR Detector Photomodules merupakan sebuah chip detektor inframerah digital yang di dalamnya terdapat fotodiode dan penguat (amplifier). Bentuk dan Konfigurasi Pin IR Detector Photomodules TSOP.

    Prinsip Kerja Sensor Infrared



    Ketika pemancar IR memancarkan radiasi, ia mencapai objek dan beberapa radiasi memantulkan kembali ke penerima IR. Berdasarkan intensitas penerimaan oleh penerima IR, output dari sensor ditentukan.





    Prinsip kerja rangkaian sensor infrared berdasarkan pada gambar 2. Adalah ketika cahaya infra merah diterima oleh fototransistor maka basis fototransistor akan mengubah energi cahaya infra merah menjadi arus listrik sehingga basis akan berubah seperti saklar (swith closed) atau fototransistor akan aktif (low) secara sesaat seperti gambar 3:




    Grafik Respon Sensor Infrared




    Grafik menunjukkan hubungan antara resistansi dan jarak potensial untuk sensitivitas rentang antara pemancar dan penerima inframerah. Resistor yang digunakan pada sensor mempengaruhi intensitas cahaya inframerah keluar dari pemancar. Semakin tinggi resistansi yang digunakan, semakin pendek jarak IR Receiver yang mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih rendah dari IR Transmitter. Sementara semakin rendah resistansi yang digunakan, semakin jauh jarak IR Receiver mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih tinggi dari IR Transmitter.

    • Logicstate
    Gerbang logika atau logic gate adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik.  Gerbang Logika beroperasi berdasarkan sistem bilangan biner yaitu bilangan yang hanya memiliki 2 kode simbol yakni 0 dan 1 dengan menggunakan Teori Aljabar Boolean.

    Sensor Vibration



    Vibration sensor / Sensor getaran ini memegang peranan penting dalam kegiatan pemantauan sinyal getaran karena terletak di sisi depan (front end) dari suatu proses pemantauan getaran mesin. Secara konseptual, sensor getaran berfungsi untuk mengubah besar sinyal getaran fisik menjadi sinyal getaran analog dalam besaran listrik dan pada umumnya berbentuk tegangan listrik. Pemakaian sensor getaran ini memungkinkan sinyal getaran tersebut diolah secara elektrik sehingga memudahkan dalam proses manipulasi sinyal, diantaranya:
       - Pembesaran sinyal getaran
       - Penyaringan sinyal getaran dari sinyal pengganggu.
       - Penguraian sinyal, dan lainnya.
    Sensor getaran dipilih sesuai dengan jenis sinyal getaran yang akan dipantau. Karena itu, sensor getaran dapat dibedakan menjadi:
      - Sensor penyimpangan getaran (displacement transducer)
      - Sensor kecepatan getaran (velocity tranducer)
      - Sensor percepatam getaran (accelerometer).
    Pemilihan sensor getaran untuk keperluan pemantauan sinyal getaran didasarkan atas pertimbangan berikut:
      - Jenis sinyal getaran
      -  Rentang frekuensi pengukuran
      -  Ukuran dan berat objek getaran.
      -  Sensitivitas sensor
    Berdasarkan cara kerjanya sensor dapat dibedakan menjadi:
       - Sensor aktif, yakni sensor yang langsung menghasilkan tegangan listrik tanpa perlu catu daya
         (power supply) dari luar, misalnya Velocity Transducer.
       - Sensor pasif yakni sensor yang memerlukan catu daya dari luar agar dapat berkerja.
    Grafik perbandingan frekuensi dengan sensitivitas sensor getaran :

    Gerbang logika AND ( IC 4081 )

    Gerbang AND akan berlogika 1 apabila semua inputnya berlogika 1, namun bila salah satu atau semua keluarannya berlogika 0 maka keluarannya berlogika 0.
    Perhatikan Tabel kebenaran dibawah untuk menjelaskan gerbang AND
    Tabel kebenaran gerbang AND

    Tabel kebenaran gerbang AND

    Gambar : Macam - macam gerbang logika
    dan tabel kebenarannya
    7 Segment Anoda








    Seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment.

    Supaya memudahkan penggunaannnya biasanya memakai sebuah sebuah seven segment driver yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Bentuk tampilan modern disusun sebagai metode 7 bagian atau dot matriks. Jenis tersebut sama dengan namanya, menggunakan sistem tujuh batang led yang dilapis membentuk angka 8 seperti yang ditunjukkan pada gambar di atas. Huruf yang dilihatkan dalam gambar itu ditetapkan untuk menandai bagian-bagian tersebut.

    Dengan menyalakan beberapa segmen yang sesuai, akan dapat diperagakan digit-digit dari 0 sampai 9, dan juga bentuk huruf A sampai F (dimodifikasi). Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7 bagian, sehingga harus menggunakan decoder BCD (Binary Code Decimal) ke 7 segmen sebagai antar muka. Decoder tersebut terbentuk  dari pintu-pintu akal yang masukannya berbetuk digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7 segmen.

    Tabel Pengaktifan Seven Segment
    Decoder (IC 74LS247)










    IC BCD 74247 merupakan IC yang bertujuan mengubah data BCD (Binary Coded Decimal) menjadi suatu data keluaran untuk seven segment. IC 74247 yang bekerja pada tegangan 5V ini khusus untuk menyalakan seven segment dengan konfigurasi common anode. Sedangkan untuk menyalakan tampilan seven segment yang bekerja pada konfigurasi common cathode menggunakan IC BCD 7448.

    IC ini sangat membantu untuk meringkas masukan seven segmen dengan jumlah 7 pin, sedangkan jika menggunakan BCD cukup dengan 4 bit masukan. IC BCD bisa juga disebut dengan driver seven segment. Berikut konfigurasi Pin IC 74247.

    Konfigurasi Pin Decoder:

    • Pin Input IC BCD, memiliki fungsi sebagai masukan IC BCD yang terdiri dari 4 Pin, nama pin masukan BCD dilangkan dengan huruf kapital yaitu A, B, C  dan D. Pin input berkeja dengan logika High=1.
    • Pin Ouput IC BCD, memiliki fungsi untuk mengaktifkan seven segmen sesuai data yang diolah dari pin input. Pin output berjumlah 7 pin yang namanya dilambangkan dengan aljabar huruf kecil yaitu, b, c, d, e, f dan g. Pin Output bekerja dengan logika low=0. Karena itulah IC 7447 digunakan untuk seven segment common anode.
    • Pin LT (Lamp Test) memiliki fungsi untuk mengaktifkan semua output menjadi aktif low, sehingga semua led pada seven segmen menyala dan menampilkan angka 8. Pin LT akan aktif jika diberi logika low. Pin ini juga digunakan untuk mengetes kondisi LED pada seven segment.
    • Pin RBI (Ripple Blanking Input) memiliki fungsi untuk menahan data input (disable input), pin RBI akan aktif jika diberi logika low. Sehingga seluruh pin output akan berlogika High, dan seven segment tidak aktif.
    • Pin RBO (Ripple blanking Output) memiliki fungsi untuk menahan data output (disable output), pin RBO ini akan aktif jika diberikan logika Low. Sehingga seluruh pin output akan berlogika High, dan seven segment tidak aktif.

    Pada aplikasi IC dekoder 74247, ketiga pin (LT, RBI dan RBO) harus diberi logika HIGH=1 agar tidak aktif. Baik IC 74247 atau 7448 pada bagian output perlu dipasang resistor untuk membatasi arus yang keluar sehingga led pada seven segment bekerja secara optimal. Berikut ini rangkaian IC dekoder 7448 untuk konfigurasi seven segment common cathode.

    MPXA6115A6U

     Sensor tekanan adalah sensor untuk mengukur tekanan suatu zat. Satuan tekanan sering digunakan untuk mengukur kekuatan dari suatu cairan. Satuan tekanan dapat dihubungkan dengan satuan volume (isi) dan suhu. Semakin tinggi tekanan di dalam suatu tempat dengan isi yang sama, maka semakin tinggi suhunya. Hal ini dapat menjelaskan mengapa suhu di dataran tinggi (pegunungan) lebih rendah daripada di dataran rendah, karena dataran rendah mempunyai tekanan yang lebih tinggi.
                Sensor MPXA6115A6U mengintegrasikan on-chip, op amp bipolar sirkuit dan network resistor film tipis untuk memberikan sinyak output tinggi dan kompensasi suhu. Bentuk kecil faktor dan keandalan tinggi dari integrasi chip membuat tekanan ada pilihan yang logis dan ekonomis untuk perancangan sistem.


    Grafik Tegangan Output Sensor Tekanan MPXA6115A6U


                  Data output dari sensor MPXA6115A6U berupa data analog. Data ini akan diubah ke dalam desimal dengan ADC, kemudian diberikan ke mikrocontroler master yang hasilnya diubah dalam satuan kiloPascal (kPa) dengan menggunakan persamaan berikut :


    Buzzer




    Kata buzzer sebetulnya berasal dari Bahasa Inggris, artinya bel, lonceng, atau alarm. Sedangkan pengertian buzzer secara harfiah adalah alat yang digunakan untuk atau dimanfaatkan untuk menyampaikan dan menyebarluaskan pengumuman. Jadi pada bagian ini buzzer digunakan sebagai output yaitu sebagai penanda atau sebagai bel peringatan.

    4. Percobaan [Kembali]

     A. Langkah-langkah

    • sediakan alat dan bahan yang dibutuhkan dalam membuat rangkaian
    • hubungkan komponen sesuai dengan gambar rangkaian
    • rangkaian  selesai
    B. Gambar Rangkaian


    5. Prinsip Kerja [Kembali]

    Pada rangkaian ATM beras otomatis digunakan 4 sensor Yang mana utama itu adalah touch danInfrared sensor sebagai Trigger dari on dan off alat sensor tekanan sebagai Trigger penanda berat sedikit dan sensor vibration sebagai pendeteksi gempa ATM beras otomatis ini dipergunakan untuk alat evakuasi pada ada tempat pasca bencana sehingga dilakukan pembagian beras secara otomatis prinsip kerja dari rangkaian ini adalah ketika Trigger dari touch sensor dan infrared sensor bernilai 1 atau on maka arus akan mengalir ke rangkaian n dan ketika keduanya 1 maka k&n tersebut harusnya mengalir ke resistor dan transistor menuju gorund dikarenakan tegangan pada transistor cukup maka transistor aktif dan mengalirkan arus dari sumber dan transistor dan ke ground sehingga membuat motor pengeluaran berat itu menyala dan dengan keadaan seperti itu maka input dari sensor touch dan infrared tadi akan masuk ke PIN 1 encoder 74 LS 147 dan outputnya Di not kan sehingga masuk ke input decoder 74 LS 248 dikarenakan yang diberikan hanya kondisi 1 dan 0 maka display akan menunjukkan melalui 7 segmen Akan menampilkan satu untuk alat menyala dan 0 untuk alat tidak menyala.

    Pada sensor tekanan diberikan limit tekanan gimana ketika diatas 45 tekanannya maka dia akan hidup dan membuat motor tetap bisa berjalan namun ketika di bawah 45 maka tekanannya akan membuat relay memutuskan motor untuk pengeluaran beras dan untuk sensor pendeteksi gempa ketika terjadi getaran maka sensor akan bernilai 1 dan akan dari input sebesar 12 volt akan mengeluarkan output menuju ke transistor dikarenakan tegangannya cukup untuk mengaktifkan transistor maka arus mengalir dari kolektor ke emitor sehingga relay aktif dan menyalakan alarm sebagai outputnya


    6. Video [Kembali]
